Menemukan sirkuit kontrol daya atau rangkaian lampu hemat energi Anda mati total tentu sangat menjengkelkan. Banyak teknisi pemula langsung menebak kerusakan pada transistor, padahal komponen kecil seperti DIAC DB3 sering kali menjadi dalang utamanya.
Artikel ini akan membahas secara mendalam tentang bagaimana cara mengukur diac secara akurat agar Anda tidak salah mendiagnosis kerusakan sirkuit. Memahami metode pengujian yang benar akan menghemat waktu kerja dan mendeteksi kerusakan dengan tepat.
Sebelum melangkah ke meja kerja, kita harus memahami apa itu diac terlebih dahulu. DIAC adalah komponen elektronika yang digunakan dalam sirkuit kontrol daya, sirkuit pengatur arus listrik dan voltase, serta berfungsi sebagai saklar dalam berbagai aplikasi.
Fungsi diac yang sangat vital ini didukung oleh struktur internalnya yang unik. Komponen ini dirancang seperti 2 dioda yang dipasang paralel dengan polaritas yang saling berlawanan atau terbalik.
Simbol dan Penamaan Kaki Komponen
Berbeda dengan dioda biasa yang memiliki kutub positif dan negatif yang kaku, DIAC memiliki sifat simetris. Terminal atau kaki DIAC dilambangkan dengan simbol A1 (Anoda 1) dan A2 (Anoda 2) atau MT1 (Main Terminal 1) dan MT2 (Main Terminal 2).
Simbol DIAC terlihat menyerupai dua dioda yang tergabung menjadi satu dengan polaritas saling terbalik. Desain ini memungkinkan cara kerja diac elektronika yang fleksibel di dalam rangkaian arus bolak-balik (AC).
Bentuk Fisik dan Penyamaran di Papan Sirkuit

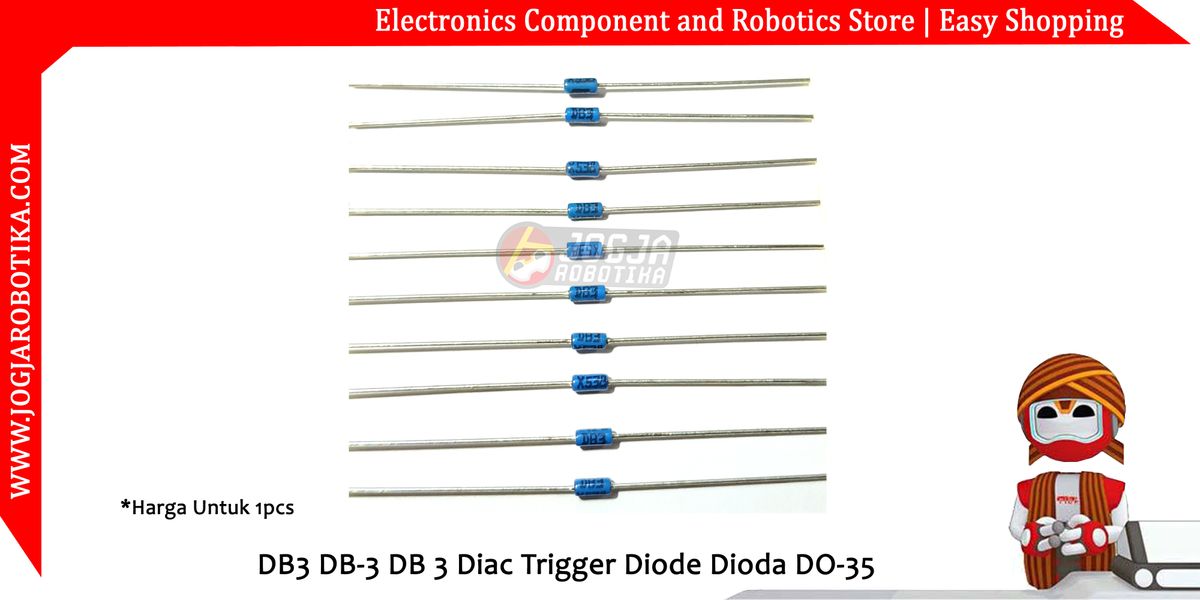

Bentuk fisik komponen diac sering kali mengecoh mata para pehobi elektronika baru. Bentuk fisik DIAC sangat mirip dengan dioda zener yang mungil dan memiliki warna khusus pada bagian tengahnya, biasanya berwarna biru muda dengan kode DB3 yang tercetak sangat kecil.
Ingatlah bahwa beda diac dan dioda zener terletak pada arah kerjanya. Zener hanya meregulasi tegangan pada satu arah (bias mundur), sedangkan DIAC bekerja pada dua arah setelah mencapai titik tegangan tertentu.
Secara fisik, sulit untuk menentukan apakah DIAC sudah rusak atau belum hanya dari segi pengukuran fisik tanpa bantuan alat ukur yang memadai.
Langkah Nyata Mengukur DIAC DB3 dengan Avometer
Berdasarkan informasi teknis dari empatpilar.com, DIAC dapat mengantarkan arus listrik melalui kedua kakinya dalam dua arah yang berbeda ketika tegangan kerjanya mencapai batas breakover. Tegangan breakover untuk tipe DB3 umumnya berada di kisaran 28 hingga 36 Volt.
Karena tegangan breakover ini cukup tinggi, multimeter biasa tidak akan bisa membuat DIAC tersebut aktif (tembus). Namun, kita bisa melakukan pengujian awal untuk mendeteksi kerusakan fatal seperti korsleting total (short circuit).
Berikut adalah urutan langkah menguji kondisi awal DIAC DB3 menggunakan multimeter digital atau analog yang biasa saya lakukan di bengkel kerja:
- Siapkan multimeter Anda dan putar sakelar selektor ke posisi Ohm Meter (pilih skala tinggi seperti x10k pada multimeter analog, atau mode Diode/Kontinuitas pada multimeter digital).
- Lepaskan salah satu kaki DIAC DB3 dari papan sirkuit menggunakan solder agar hasil pengukuran tidak terpengaruh oleh komponen lain dalam sirkuit.
- Tempelkan probe merah multimeter ke kaki A1 dan probe hitam ke kaki A2 komponen DIAC.
- Perhatikan jarum atau angka pada layar multimeter Anda dengan saksama.
- Balikkan posisi probe, tempelkan probe hitam ke kaki A1 dan probe merah ke kaki A2, lalu perhatikan kembali layarnya.
Dari pengalaman saya menangani servis lampu dan dimmer, DIAC yang masih normal wajib menunjukkan hasil "Open Circuit" atau tidak terhubung sama sekali (hambatan tak terhingga) pada kedua arah sirkuit tersebut.
Jika saat diukur jarum multimeter bergerak atau menunjukkan nilai hambatan yang rendah (misalnya hanya beberapa Ohm), itu adalah tanda mutlak bahwa komponen tersebut sudah bocor atau korslet.
Metode Pengujian Lanjutan dengan Tegangan Eksternal
Meskipun tes multimeter di atas menunjukkan hasil tidak terhubung, DIAC tersebut belum tentu 100% sehat. Ada kalanya komponen ini mengalami kerusakan berupa kegagalan breakover, di mana ia tidak mau mengantarkan arus meskipun tegangan pemicunya sudah tercapai.
DIAC berfungsi sebagai saklar otomatis pada kondisi tertentu: akan terus menghantarkan tegangan ketika diberi tegangan positif pada batas tertentu, dan secara otomatis memutuskan tegangan ketika tegangan terus dikurangi sampai mencapai titik nol.
Untuk menguji sifat saklar otomatis ini, kita membutuhkan sikit bantuan tegangan eksternal di atas 35 Volt DC yang dipasang seri dengan sebuah resistor pembatas arus (misalnya 10 kilo Ohm) dan sebuah lampu LED indikator.
Ketika sirkuit uji tersebut diberi tegangan secara bertahap hingga melewati batas 32 Volt, DIAC yang normal akan langsung membuka gerbang arus listrik sehingga lampu LED menyala. Jika tegangan diturunkan kembali mendekati nol, lampu LED harus mati secara otomatis.
Panduan Diagnosis Kerusakan DIAC DB3
Untuk memudahkan Anda dalam melakukan pengecekan di rumah, saya telah menyusun panduan ringkas mengenai hasil pengukuran dan status kelayakan komponen ini.
| Metode Pengujian | Hasil Pengukuran | Status Komponen |
|---|---|---|
| Multimeter (Bolak-balik) | Hambatan Tak Terhingga (OL) | Normal (Tahap Awal) |
| Multimeter (Bolak-balik) | Menunjukkan Nilai Hambatan Rendah | Rusak (Korslet) |
| Tegangan Uji > 36V | Arus Mengalir (LED Menyala) | Normal (Lolos Breakover) |
| Tegangan Uji > 36V | Arus Tetap Putus (LED Mati) | Rusak (Putus Internal) |
Kesalahan umum yang sering saya lihat adalah pemula langsung membuang DIAC ketika multimeter menunjukkan angka tak terhingga (OL). Padahal, sifat dasar DIAC memang menolak arus listrik bertegangan rendah dari multimeter.
Pastikan Anda selalu melakukan pembersihan pada kaki komponen sebelum melakukan penempelan probe. Sisa fluks solder atau lapisan oksidasi yang menempel pada kaki komponen sering kali memicu kesalahan pembacaan alat ukur.
Melakukan pengujian ganda dengan multimeter dan sirkuit uji bertegangan adalah opsi terbaik untuk memastikan keandalan komponen sirkuit kontrol Anda sebelum dipasang kembali ke perangkat elektronik utama.
