Menambah titik pencahayaan baru sering kali memicu pertanyaan tentang bagaimana cara pasang saklar ganda sendiri di rumah secara aman. Langkah ini menjadi solusi praktis untuk mengontrol dua sirkuit lampu secara independen tanpa perlu membuat banyak lubang baru di dinding rumah Anda. Banyak pemilik rumah merasa ragu ketika berhadapan dengan jaringan kabel listrik karena takut salah menyambung jalur.
Namun, memahami prinsip dasar kelistrikan akan membuat proses pemasangan ini menjadi jauh lebih sederhana dan bisa diselesaikan dengan cepat. Melalui panduan ini, kita akan membahas metode instruksional yang aman untuk memasang komponen saklar seri ganda secara mandiri. Seluruh langkah telah disesuaikan dengan standar keamanan instalasi domestik terkini agar hasil kerja Anda terhindar dari risiko korsleting.
Sebelum menyentuh peralatan, Anda harus memahami objek yang akan dipasang terlebih dahulu. Saklar ganda atau yang sering disebut sebagai saklar seri adalah jenis saklar yang memiliki dua tombol tuas atau kontak penghubung terpisah.
Komponen ini berfungsi untuk mengontrol dua sirkuit, dua perangkat, atau dua lampu yang berbeda secara mandiri dari satu tempat tunggal. Selain kontrol lampu, fungsi lain saklar ganda dalam berbagai perangkat elektronik juga bisa bertugas sebagai tombol daya on/off, pemilih gelombang, tombol volume, hingga tombol pemindah saluran. Prinsip kerja saklar yang wajib diingat adalah komponen ini hanya bertugas untuk memutus jalur kabel listrik masuk atau kabel fase. Sementara itu, kabel balik atau netral akan langsung tersambung ke lampu dan sama sekali tidak melewati unit saklar ganda Anda.
Mengenali Kode Warna Kabel Instalasi Rumah
Dalam kasus yang sering saya temui di lapangan, kegagalan instalasi sering terjadi karena acuh terhadap kode warna kabel. Sistem listrik 2 kabel di rumah-rumah Indonesia umumnya terdiri dari 1 kabel masuk atau fase dan 1 kabel balik atau netral.
Sistem 2 kabel lama ini biasanya belum memiliki kabel grounding atau arde bawaan pada jalur lampunya. Untuk mengidentifikasi fungsi masing-masing, Anda bisa melihat warna isolator kawat tembaga di dalam dinding.
Kabel merah atau hitam digunakan sebagai penanda kabel listrik masuk yang membawa arus fase. Sebaliknya, kabel berwarna biru digunakan khusus untuk kabel balik atau netral yang menuju ke peralatan elektronik.
Menentukan Ukuran Kabel yang Sesuai Standar
Memilih material tidak boleh dilakukan sembarangan demi mengejar harga murah. Semua peralatan listrik yang Anda beli harus berkualitas bagus dan memenuhi standar nasional Indonesia atau SNI serta sesuai dengan Persyaratan Umum Instalasi Letrik atau PUIL. Untuk jenis kabel instalasi, gunakan jenis kabel NYM yang berisi kawat tembaga tunggal kokoh. Ukuran kabel NYM yang digunakan untuk memasang saklar ganda adalah 1,5 mm atau 2,5 mm, tergantung pada beban total sirkuit.
Kabel dengan diameter kawat tembaga sebesar 1,5 mm sudah sangat mencukupi jika hanya digunakan untuk menyuplai beban lampu penerangan. Namun, jika jalur tersebut nantinya terhubung dengan stop kontak berdaya besar, gunakan diameter 2,5 mm. Berikut adalah ringkasan spesifikasi material utama yang wajib Anda siapkan sebelum memulai proses pemasangan instalasi di dinding:
| Nama Komponen | Standar Kelayakan | Ukuran Batasan |
|---|---|---|
| Kabel Kawat NYM | SNI / PUIL | 1,5 mm atau 2,5 mm |
| Kabel Fase (Masuk) | SNI / PUIL | Warna Merah atau Hitam |
| Kabel Netral (Balik) | SNI / PUIL | Warna Biru |
| Unit Saklar Seri | SNI | Model Double Gang |
Langkah Aman Memasang Saklar Ganda di Dinding
Kesalahan umum yang saya lihat adalah terburu-buru melakukan penyambungan tanpa mematikan sumber arus utama. Pemasangan saklar yang tidak benar dapat berakibat fatal seperti tersengat listrik atau memicu korsleting arus listrik yang menyebabkan kebakaran hebat.
Oleh karena itu, pastikan Anda menurunkan saklar MCB utama pada kWh meter rumah sebelum membuka kemasan komponen. Gunakan tespen pada kabel untuk memastikan bahwa aliran listrik benar-benar sudah padam total.
Persiapkan alat kerja utama seperti tang kombinasi, tang pengupas kabel, obeng plus-minus, dan isolasi listrik berkualitas. Ikuti urutan langkah mekanis di bawah ini untuk memulai proses instalasi:
- Kupas ujung kabel NYM luar sekitar 5 cm, lalu kupas isolator kawat dalam sebesar 1,5 cm menggunakan tang pengupas.

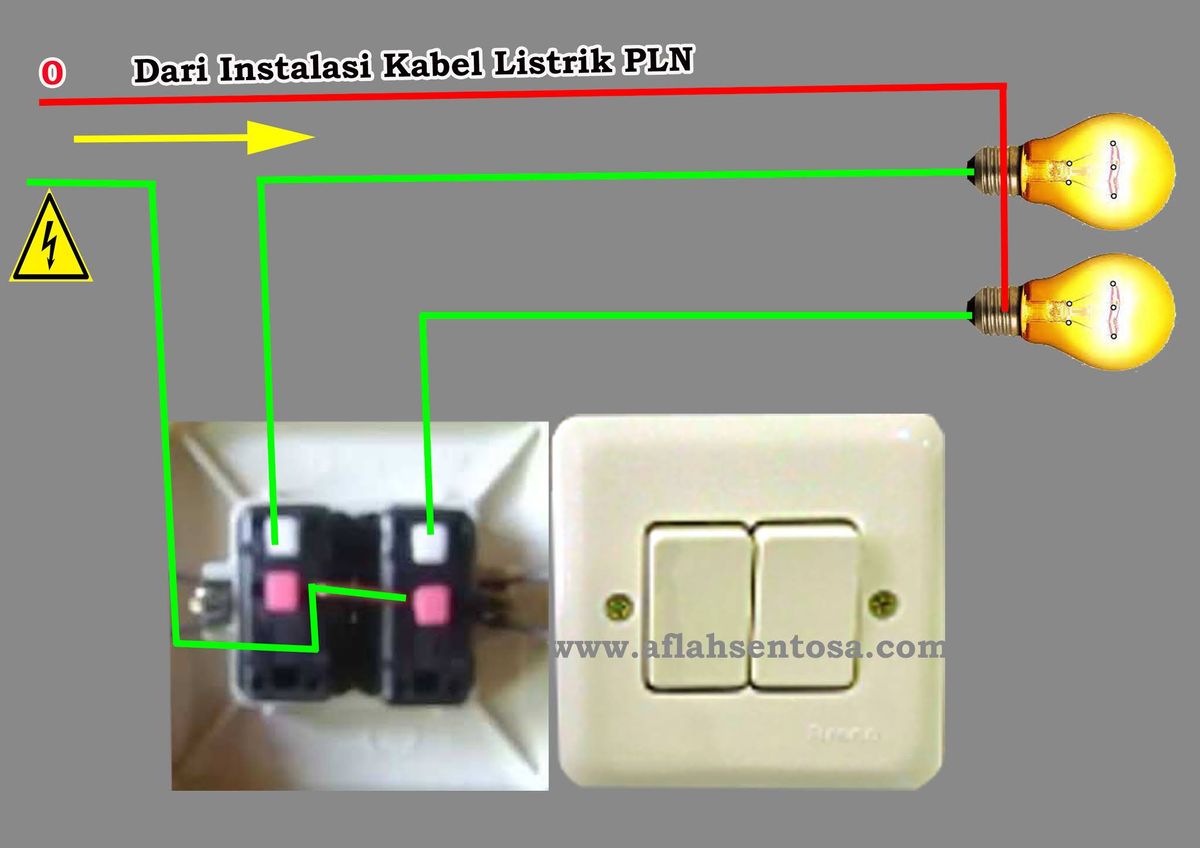

- Hubungkan kabel utama berarus fase (merah/hitam) ke terminal input utama yang ada pada saklar ganda.
- Pasang kabel jumper berukuran pendek untuk menghubungkan terminal input tombol pertama ke terminal input tombol kedua.
- Hubungkan kabel output saklar pertama (jalur keluar) menuju ke sirkuit lampu nomor satu.
- Hubungkan kabel output saklar kedua menuju ke sirkuit lampu nomor dua.
- Pastikan kabel netral berwarna biru dari plafon langsung terhubung ke fitting lampu tanpa masuk ke saklar.
Dari pengalaman saya menangani instalasi rumah tinggal, kerapian penempatan kabel di dalam kotak saklar atau inbow doos sangat krusial. Pastikan tidak ada lekukan kawat tajam yang berpotensi robek dan menyentuh dinding semen.
Menguji Hasil Sambungan dan Deteksi Dini Malafungsi
Setelah seluruh kabel terpasang kuat pada terminal sekrup saklar, masukkan unit saklar ke dalam kotak dinding secara perlahan. Kencangkan baut penahan di sisi kiri dan kanan hingga posisinya lurus dan tidak goyang saat ditekan.
Pasang kembali penutup luar saklar ganda hingga terdengar bunyi klik yang menandakan posisinya sudah mengunci. Sekarang, Anda bisa menaikkan kembali saklar MCB utama di luar rumah untuk mengalirkan arus listrik.
Tekan tombol saklar satu per satu untuk memastikan lampu pertama dan kedua menyala secara terpisah sesuai jalurnya. Jika lampu menyala dengan stabil tanpa ada suara berdesis atau bau hangus, berarti instalasi mandiri Anda telah berhasil dilakukan.
Fungsi utama saklar bukan sekadar menyalakan lampu, melainkan menjaga keamanan elektrik rumah dengan mematikan aliran listrik secara total saat perangkat tidak digunakan.
Lakukan pemeriksaan berkala pada suhu permukaan luar casing saklar selama beberapa jam pertama penggunaan aktif. Permukaan luar komponen harus tetap dingin; jika terasa hangat, segera matikan MCB karena itu pertanda ada sekrup terminal kabel yang kurang kencang.
Pemasangan mandiri ini tergolong aman selama Anda disiplin mengikuti kode warna kabel standar dan menggunakan diameter tembaga yang tepat. Pilih produk saklar dengan material pelat kuningan tebal di bagian dalamnya agar memiliki daya tahan mekanis yang tinggi untuk penggunaan jangka panjang.
