Gejala mesin yang mendadak kurang responsif atau tersendat sering kali berakar pada gangguan komponen kecil di dalam sistem asupan udara. Komponen vital tersebut bernama Throttle Position Sensor atau yang biasa disingkat sebagai TPS. Ketika Anda merasakan tarikan mesin mulai tidak stabil, memahami cara kerja sensor ini secara mendalam akan membantu mendeteksi kerusakan sejak dini.
Pemilik kendaraan injeksi sering kali mengabaikan komponen ini hingga muncul masalah besar. Komponen elektronik ini memegang peran krusial dalam mengatur aliran udara dan bahan bakar secara seimbang. Kendaraan modern dengan sistem injeksi bahan bakar elektronik atau Electronic Fuel Injection (EFI) sangat bergantung pada akurasi data sensor ini.
Sistem EFI menyematkan komponen ini sebagai pengganti sistem mekanis murni yang dahulu jamak ditemukan pada karburator. Mobil karburator tidak menggunakan TPS karena pengaturan katupnya bekerja secara mekanis lewat pedal gas secara langsung.
Menghitung Sudut Bukaan Katup Gas
Secara teknis, apa fungsi sensor tps motor injeksi maupun mobil efi? Fungsi utamanya adalah untuk mendeteksi serta mengukur sudut bukaan katup gas atau throttle valve secara real-time.
Setiap kali pengendara memutar selongsong gas motor atau menginjak pedal gas mobil, katup di dalam throttle body akan bergeser. Sensor inilah yang membaca seberapa lebar pergeseran sudut tersebut terjadi.
Mengirimkan Sinyal Elektrik ke ECU
Data sudut yang telah dibaca kemudian diubah menjadi sinyal elektrik. Sinyal tegangan listrik ini langsung dikirim menuju Electronic Control Unit (ECU) sebagai otak utama kendaraan.
ECU membutuhkan informasi ini untuk mengalkulasi volume bahan bakar yang harus disemprotkan oleh injektor. Tanpa data yang akurat, pembakaran di dalam ruang bakar tidak akan berjalan dengan efisien.
Prinsip dan Cara Kerja Sensor TPS Berbasis Potensiometer
Komponen ini bekerja dengan memanfaatkan prinsip potensiometer yang mendeteksi perubahan posisi mekanis menjadi hambatan listrik. Gerakan poros katup gas secara langsung menggeser lengan kontak internal di dalam sensor. Dalam kasus yang sering saya temui di bengkel, gesekan mekanis di dalam potensiometer ini seiring waktu dapat mengalami keausan. Ketika aus, hambatan listrik yang dihasilkan menjadi tidak stabil dan mengacaukan pembacaan ECU.
Tegangan input biasanya disuplai oleh ECU sebesar 5 Volt. Saat katup gas tertutup penuh, tegangan output yang dikirim kembali ke ECU berada pada titik terendah. Sebaliknya, saat katup terbuka penuh atau Wide Open Throttle (WOT), tegangan output akan mencapai titik tertinggi mendekati 5 Volt.

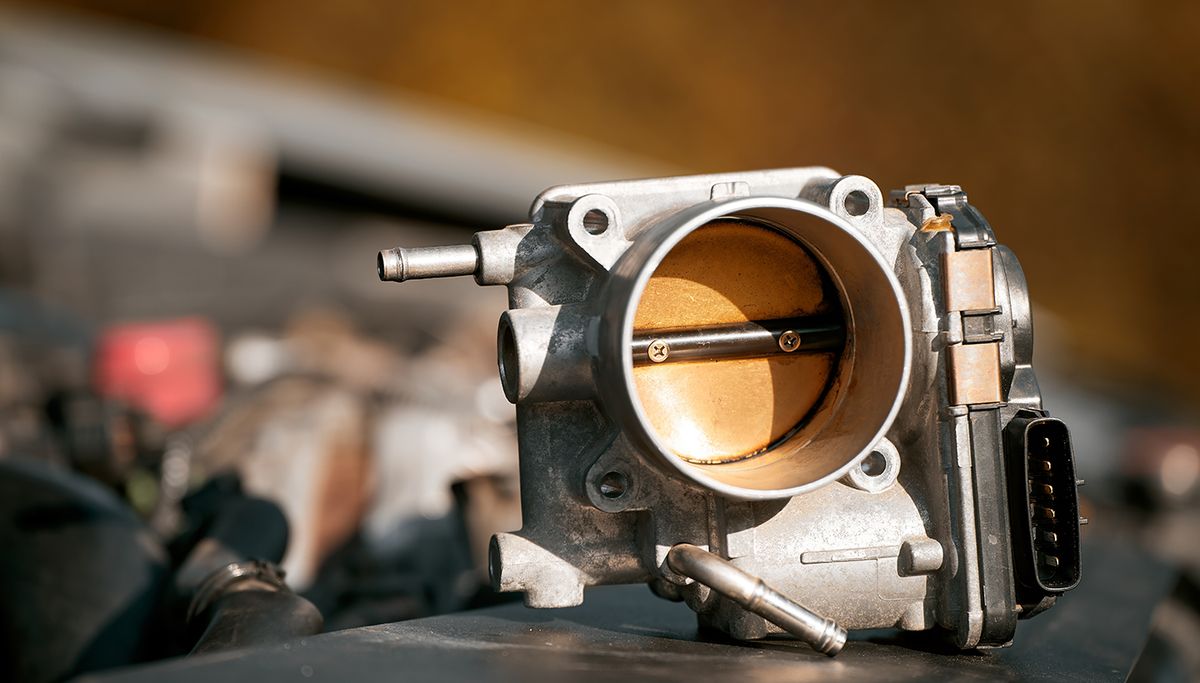

Hubungan mekanis ini bersifat absolut. Sensor TPS menyatu pada throttle body dan terhubung langsung dengan katup gas. Posisi throttle body sendiri berada di antara intake manifold dan filter udara untuk memastikan aliran udara bersih terpantau dengan baik.
Tanda dan Gejala Sensor TPS Rusak pada Kendaraan
Mendeteksi kerusakan pada komponen ini sebenarnya bisa dirasakan langsung melalui penurunan performa berkendara sehari-hari. Berdasarkan buku berjudul Materi Ajar Praktek Tune Up Sepeda Motor 4 Tak Berbasis Kebutuhan Dunia Kerja untuk Siswa SMK yang disusun oleh Suryo Hartanto dan Handoko pada tahun 2023, sistem kelistrikan injeksi akan memberikan respons spesifik saat terjadi malfungsi.
Kesalahan umum yang saya lihat adalah pemilik kendaraan sering kali langsung mengganti busi atau pompa bahan bakar saat mesin brebet. Padahal, bisa jadi masalah utama ada pada sensor posisi katup gas ini.
Gejala Malfungsi pada Motor Injeksi
Pada sepeda motor, terdapat indikator visual yang sangat jelas pada panel instrumen digital atau analog. Anda dapat memperhatikan kedipan lampu Malfunction Indicator Lamp (MIL) yang berada di dekat speedometer.
- Munculnya 8 kali kedipan pada lampu indikator MIL secara berulang.
- Muncul pertanyaan dari pengendara seperti "kenapa tarikan motor injeksi berebet" saat digas mendadak.
- Mesin sering mati secara tiba-tiba ketika posisi gas dilepas atau saat kondisi stasioner.
Gejala Sensor TPS Rusak pada Mobil
Sama halnya dengan motor, gejala sensor tps rusak pada mobil juga menunjukkan karakter yang mirip namun berdampak pada bobot kendaraan yang lebih berat. Akselerasi mobil akan terasa tertahan dan konsumsi bahan bakar menjadi jauh lebih boros.
Lampu Check Engine pada dashboard mobil dipastikan akan menyala terus-menerus. Jika dipindai menggunakan alat scanner OBD2, akan muncul kode error yang merujuk pada sirkuit throttle position sensor.
| Posisi Katup Gas | Kondisi Udara | Estimasi Tegangan Output |
|---|---|---|
| Tertutup Penuh (Idle) | Sangat Sedikit | 0,5 Volt |
| Terbuka Sebagian (Mid) | Sedang | 2,5 Volt |
| Terbuka Penuh (WOT) | Maksimal | 4,5 Volt |
Langkah Pemeriksaan dan Perawatan Throttle Body
Melakukan perawatan berkala pada area throttle body dapat memperpanjang usia pakai sensor TPS. Kotoran berupa tumpukan karbon dari sisa pembakaran sering kali menempel pada katup dan mengganggu pergerakan mekanis sensor.
Dari pengalaman saya menangani berbagai jenis kendaraan injeksi, membersihkan komponen ini memerlukan ketelitian tinggi agar tidak merusak lapisan sirkuit di dalamnya. Berikut adalah urutan langkah pembersihan yang aman:
- Matikan kunci kontak kendaraan dan lepaskan kutub negatif aki untuk menghindari korsleting listrik.
- Lepaskan selang filter udara yang terhubung langsung ke saluran masuk throttle body.
- Semprotkan cairan khusus pembersih karburator atau injector cleaner secara perlahan ke dalam lubang katup.
- Gunakan kain lap mikrofiber bersih untuk menyeka sisa-sisa karbon hitam yang melunak di sekitar katup gas.
- Hindari menyemprotkan cairan pembersih secara langsung dengan tekanan tinggi ke arah sensor TPS agar cairan tidak menyusup ke sirkuit internal.
Langkah di atas merupakan bagian dari cara membersihkan throttle body mobil maupun motor guna mengembalikan kelancaran aliran udara. Pastikan semua komponen sudah kering sempurna sebelum Anda memasangnya kembali dan menyalakan mesin.
Penyetelan ulang atau kalibrasi sensor TPS terkadang diperlukan setelah proses pembersihan selesai dilakukan. Hal ini bertujuan agar ECU dapat membaca kembali titik nol atau posisi idle katup gas secara akurat demi menjaga stabilitas putaran mesin.
